Startmaske
Im Programm „Arbeitsgang-Matrix“ (cd6260) können Datenkonstellation zur Klassifizierungsgruppe und -leiste definiert werden, die dann zur den Klassifizierungen innerhalb der Arbeitsgänge in der Fertigungsauflösung generiert werden.
Wichtig ist, dass in dieser Maske die Daten gespeichert und gelöscht werden. Die Detailmaske dient lediglich nur zur Eingabe/Anzeige der Daten.

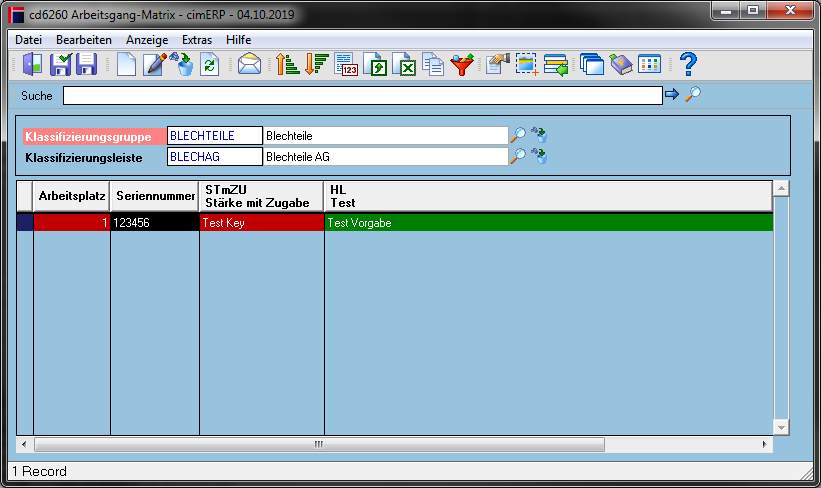

Beim Start des Programms wird neben den Auswahlkriterien erstmal nichts angezeigt. Erst nach Angabe der Auswahlkritieren und Aktualisierung der Maske (Button „Aktualisierung“ oder gleichnamiger Menüeintrag unter Menü→Anzeige) wird eine Übersicht aufgebaut. Neben dem Arbeitsplatz, der Klassifizierungsleiste und Seriennummer, werden alle Klassifizierungsbegriffe als Tabellenspalten visualisiert. Zuerst werden alle Schlüsselbegriffe (siehe Schlüsselbegriffe "Arbeitsgang Matrix") am Klassifizierungsbegriff visualisiert und rot dargestellt. Im Anschluss werden alle weiteren nicht-Schlüsselbegriffe in grün aufgebaut. Alle hier verwendeten nicht-Schlüsselbegriffe müssen im Auswahlbereich "5 = Auswahl aus Matrix" konfiguriert werden. Sind zur Gruppe und zur Leiste keine Schlüsselbegriffe vorhanden, dann kann hierzu keine Arbeitsgang-Matrix verwaltet werden.
Beim Einstieg muss mindestens Klassifizierungsleiste und zugehörige Gruppe gewählt werden.
Auswahlkriterien
| Klassifizierungsgruppe (Pflichtangabe) | Klassifizierungsgruppe aus Stammdaten Wird bei Angabe einer Klassifizierungsleiste vorbelegt |
| Klassifizierungsleiste (Pflichtangabe) | Klassifizierungsleiste aus Stammdaten Wenn eine Klassifizierungsgruppe angegeben wurde, grenzt diese bei Aufruf des Klassifizierungsleisten-Matchcodes nach Gruppe ein. Bei keiner angegeben Gruppe, wird diese aus der angegeben Klassifizierungsleiste vorbelegt. |
Tabelle
| (Änderungskennzeichnung) | Zeigt an, ob ein Matrix-Datensatz geändert/angelegt wurde Mögliche Werte: Ä - Matrix wurde geändert N - Matrix wurde angelegt |
| Leisten-Nr. | Klassifizierungsleiste der eingelesenen Matrix |
| Arbeitsplatz | Arbeitsplatz der eingelesenen Matrix |
| Seriennummer | Seriennummer der eingelesenen Matrix |
| Spalten für Klassifizierungsmerkmale | Werden dynamisch zur Klassifizierungsleiste und -gruppe aufgebaut. |
Menüpunkte
| Datei | Informationen zum Menüpunkt "Datei" |
| Bearbeiten | Informationen zum Menüpunkt "Bearbeiten" |
| Anzeige | Informationen zum Menüpunkt "Anzeige" |
| alle Schlüsselfelder/nur verwendete Schlüsselfelder | Steuert die Anzeige der Schlüsselfelder innerhalb der Verwendung der angegebenen Klassifizierungsleiste |
| Extras | Informationen zum Menüpunkt "Extras" |
| Hilfe | Informationen zum Menüpunkt "Hilfe" |
